Następna szpula - biały/naturalny ABS

Drukarka 3D Prusa Mendel ładnie drukuje :)

Powstał Yoda :

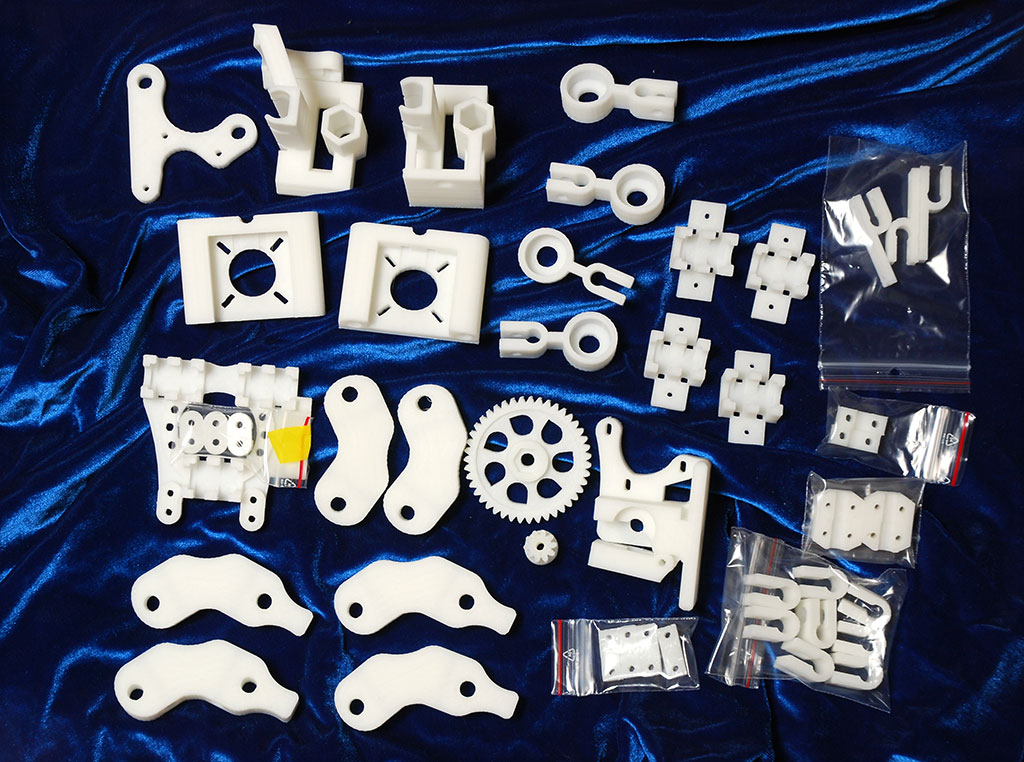

oraz zrstawy części do kolejnych drukarek Prusa Mendel :)

:)

Drukuję nadal :)

Dawno nie pisałem, więc pora na nadrobienie zaległości.

Tym razem jest to niebieski ABS.

Głównym zajęciem drukarki była produkcja części do następnych drukarek :

Ale też wydrukowałem U-boota (83cm długości :)

I taki ciekawy kubeczek na długopisy i ołówki :)

I kolejny openerek do kapsli:

Drukowanie

Kolejne wydrukowane rzeczy.

Otwieracz do butelek (z 20gr), wyciskacz do tubek i profil :

I duży pająk - ok 30 cm długości i ok 35 cm szerokości :)



 I ten wielki pająk zaatakował moja drukarkę 3D ...

Taki tak wydruk - Vica :)

Oprócz drukowania części , drukuję również inne przedmiony, np:

Moje aktualne oprogramowanie, którego używam to :

Skeinforge41 - do cięcia plików .stl na plasterki i gereracja g-kodu.

Prontface - do połączenia się z drukarka i jej sterowania

Sprinter - firmware dla Arduino Mega

Zestaw części do Prusa Mendel, na łożyskach liniowych.

Dawno nie pisałem, więc pora nadrobić zaległości...

Drukarka pracuje bardzo ładnie :)

Wydrukowałem zestaw części do nowej drukarki 3D - Prusa Mendel , do pracy z łożyskami liniowymi LM08UU. Jest nowy x-carriage na 3 łożyska (by Greg) oraz holdery na 4 łożyska dla osi Y (by digiFAB). Jest również nowy model extrudera by Greg :) , regulowane mocowanie dla Z-endstop oraz dolne mocowania całej osi Z z łożyskiem 608 dla Z-leadscrew (by Rick) :

Do zestawu dochodzą również nowe łączniki śrub osi Z i silników krokowych, zaprojektowane przez Greg-a :

A na koniec - zajączek :)

Octocat :)

Octocat - ośmiornica z głową kota - to maskotka strony github.com , gdzie są przechowywane pliki Prusa Mendel, czy firmware itp. Powstała również wersja 3D, więc wydrukowałem swojego Octocat-a :

:)

Stojaczek do szpuli

Wydrukowałem kilka elementów z ABS-u, do tego kilka pretów M8, nakrętki i podkładki, a także dwa łożyska 608ZZ i mam fajny stojak do szpuli z filamentem :

:)

Drukowanie ABS

Ustawiłem też sobie parametry do wydruku tworzywa ABS . I pierwsze testowe wydruki z ABS-u:

Pierwsze testowe wydruki 3D

Moja drukarka 3D , RepRap Prusa Medel, działa :)
 Pierwsze testowe wydruki z tworzywa PLA :

Hotbed, Extruder

Zamontowałem Hotbed na stoliku maszyny. Będzie służył do pogrzewania drukowanych elementów aby zapobiec wichrowaniu.

Zmontowałem również extruder wraz z hotend-em :

No i mój RepRap Prusa Mendel wygląda teraz tak :

:)

MakerGear Hotend

Przyszły części do zmontowania hotend - czyli głowicy topiącej plastik i drukującej .
Części zamowiłem na stronie MakerGear.com

Po kilku chwilach montażu głowicy, w/g instrukcji :

A tak to wygląda zamontowane do exktrudera:

Endstops

Zainstalowałem endstop'y na osiach X, Y, Z, Zastosowałem mikroswitch zamiast endstop-ów optycznych, ponieważ są tańsze i lepiej działają , np. nie głupieją pod wpływem np słońca.

Endstop'y na osiach X i Z :

i na osi Y:

Stolik i okablowanie silników

Zainstalowałem stolik na osi Y - są to dwie płytki z 8mm lexanu (poliwęglan).

Podłaczylem rownież kable 4-ro żyłowe do silników krokowych w osiach X, Y, Z

Płytka RAMPS - gotowa :)

Polutowałem już wszystkie elementy na płytce RAMPS, mam nadzieje, że nie zrobiłem żadnego błędu i wszystko zadziała jak należy :)
RAMPS wygląda teraz tak :

Oraz dolna strona płytki ze szpilkami łączącymi z Arduino Mega 2560:

RepRap Prusa Mendel montaż

Po przykręceniu paru śrubek, nakrętek, podkładek,umieszczeniu paru prętów, części platikowych, łożysk, silników itp, otzymałem to :

:)

Adruino MEGA 2560 i sterowniki silników Pololu A4986

No to mam już resztę elektroniki sterujacej do mojej maszyny RepRap Prusa Mendel.
Jest to Adruino MEGA 2560 czyli "mózg" z mikroprocesorem:

Oraz 4 sterowniki Pololu A4986 dla silników krokowych:

:)

Trochę elektroniki RAMPS

Mam już części do zbudowania płytki RAMPS, czyli rodzaju płyty głównej łączącej mózg (Arduio Mega 2650) z układami wykonawczymi, sterującymi i czujnikami.

i nawet już przylutowałem rezystory :)

Konsrukcja drukarki 3D

Zmontowałem konstrukcje drukarki :

A tak wygląda ze wstępnie położonymi osiami X i Y :

Czas zacząć budowę

Zaczynam budowę swojej maszynki, czyli RepRap Prusa Mendel, choć jeszcze czekam na parę części.
Zmontowałem właśnie trójkąt, który jest podstawową częścią nośną konstrukcji drukarki.

No ale do drukarki są potrzebne dwa trójkąty :)

Trochę stali i kolejne części

Mam już pocięte wszystkie precyzyjne wałki prowadzące i pręty gwintowane M8:

Paski zębate T2.5 oraz koła zębate, a także łączniki silników osi Z ze śrubami napędowymi osi Z. Są to zmiany w stosunku do projektu RepRap Prusa Mendel , gdzie były zastosowane paski T5 i plastikowe łączniki).

Trochę kabelków

Mam już kable do podłączenia silników krokowych i włączników krańcowych. Kable są ekranowane, żeby sterowanie silników krokowych nie siało zakłóceń.
Mam też łączówki.

Silniki krokowe

Dzisaj doszły do mnie silniki krokowe. 4 szt do napędu osi i 1 szt do extrudera. Małe silniczki (NEMA17) ale silne (0.45Nm) :)

Łożyska 608ZZ

W oczekiwaniu na dojście pociętych odpowiednio przez fachowca wałków i prętów gwintowanych, przyszły łożyska 608ZZ  - 3 będą potrzebne do pasków zębatych osi X i Y, a pozostałe 3 do extrudera.

Nowy projekt X-carriage

Jest już projekt nowej X-carriage w celu dostosowania do łożysk liniowych LM08UU. Jedna para mocowań będzie regulowana

Łożyska liniowe

Mam już też łożyska liniowe.
Jest to mała zmiana konstrukcyjna w stosunku do oryginału, gdzie są zastosowane łożyska helikalne wydrukowane z tworzywa PLA.

Trochę metalu...

Mam już potrzebne śrubki , nakrętki i podkładki. Wszystko ze stali nierdzewnej A2

Pierwsze części dla drukarki 3D - Prusa Mendel

Postanowiłem zbudować drukarkę 3D - będzie to projekt ze strony reprap.org
a model Prusa Medel

Mam już pierwsze części z ABS wydrukowane na podobnej drukarce 3 D :)
